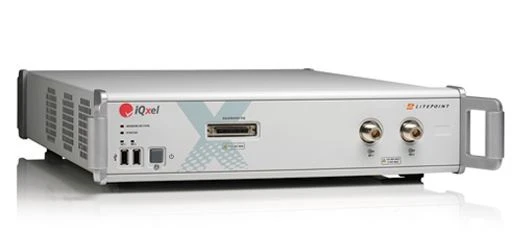

LitePoint IQxel™ המערכת בדיקת קישוריות מאפשר כיסוי מלא, בדיקות שכבה פיזית של WLAN (802.11 a/b/g/n/ac) ו-Bluetooth (1.0 to 4.0) התקנים זמינים. IQxel עולה על רוחב הפס התובעני והדרישות ' גודל וקטור שגיאה ' (EVM) של התקנים מאובזרים 802.11 ac. IQxel מכסה הן את 80 ו-160 גירסאות MHz של 802.11 ac.

מערכת אחת עבור:

● מכסה תקני קישוריות מפתח 802.11 ac, 802.11 a/b/g/n/p ו-Bluetooth 1.0 כדי 4.0 בודק אחד

● 80 ו 160 גירסאות MHz תמיכה בכל השילובים של רוחבי ערוץ 802.11 ac

● להקת בסיס אנלוגי שידורי I ו-Q זמינים עבור יישומי מקלט משדר

פתרון מבחן MIMO גמיש

● True MIMO (קלט מרובים פלט מרובה) בדיקות טכנולוגיה נתמך עם בלתי נפרד, אותות בקורלציה באמצעות מרובים, יחידות IQxel מסונכרנים

● הארכיטקטורה גמיש מאפשר MIMO צריך להיות בקנה מידה של דרישות SISO (1 יחידה) ליחידות מרובות כאשר הזמנת MIMO מתרחב

ממוטב לייצור

● IQxel מספק חיבורי RF מכויל לחלוטין עבור 2 התקנים לפשט את הייצור בדיקה של התקנים מרובים ולהבטיח את הדיוק הטוב ביותר המדידה האפשרית

● קומפקטי 2U מארז גבוה לוקח מינימום של שטח מעמדים ציוד

● קל לפרוס-יכולות עיבוד משולבות מלא למזער את זמני העברת נתונים ואינו דורש בקרי PC חיצוניים והתקנות ספריית תוכנה לנהל

מיועד לייצור

IQxel הוא הבודק הראשון מסוג Box (OBT) עבור התקני 802.11 ac. העיצוב שלה עושה את זה פשוט לפרוס מחוספס, פתרונות בדיקה אוטומטית התקן רב עוצמה הייצור יישומים. ה-IQxel מספק את היכולות המהירות והקלות ביותר של המפעל בשל המארז הגבוה 2U קומפקטי המחייב ללא מחשב חיצוני לעיבוד, באמצעות תקשורת רגילה gigabit Ethernet, ובכלל זה מערכת הפעלה עצמאית המבוססת על האינטרנט ממשק משתמש גרפי ופקודות בקרה תואמות SCPI.

IQxel מספקת תפוקת הייצור המקסימלית המציעה התקשרויות אחדות כפול מקורי RF אשר מבטלת את הצרכים של רכיבי RF חיצוניים שיכולים לבזות דיוק ולגרום לחששות המהימנות בסביבות הייצור. ניתן להשתמש באפשרות IQxel 160 MHz כדי לבדוק 2 80 התקני רוחב פס של MHz הכפל את תפוקת ההתקן של תחנת הבדיקה ומשפרים עוד את החיסכון בעלויות התפעוליות.

ביטחון

רוב היצרנים עבור בדיקות נפח גבוה של התקני קישוריות להשתמש בציוד LitePoint test – LitePoint ציוד נבדק מעל 1,000,000,000 התקנים עד כה. IQxel מרחיב את רמת המהימנות והביטחון של המידה להתקנים חדשים יותר המאפשרים 802.11 ac. IQxel נתמך על ידי אנשי LitePoint מקומיים במרכזי הייצור הגלובלי מפתח מתן תמיכה בזמן אמת לקוחות ושירות מכשיר צריך להיות נדרש. LitePoint של הספריה של יותר מ-100 בדיקת שבבים הספק פתרונות מבטיח ללקוחות יכולים להשיג פתרונות תוכנה ארוזה עבור כיול ואימות של פתרונות שבבים מובילים של קישוריות הקצה מהספקים העליון.

מעבר חלק מ-LitePoint 802.11 n בודקי לבדיקת 802.11 ac

IQxel מאפשר שימוש חוזר של סקריפטים בדיקה קיימים ותוכנה שפותחה על התעשייה תקן LitePoint WLAN/Bluetooth בודקי כולל IQview, IQflex, ו-IQ2010. IQxel מבטיח מעבר מהיר ופשוט לבדיקת 802.11 ac, תוך שהוא עדיין מאפשר הקודם 802.11 a/b/g/n תוכניות מבחן לפעול על IQxel מבלי לכתוב מחדש תוכנה. משתמשים יכולים לעבור ללא כאבים כדי לבדוק התקני 802.11 ac חדשים בעוד מינוף תוכניות הבדיקה שנכתבו קודם לכן או הספריה הנרחבת של LitePoint של IQfact™ כיול שבבים ותוכנת אימות.

IQxel מספק למשתמשים את האפשרות לפתח תוכנת בדיקה בסביבת API של Windows® C/C++ (IQapi) או באמצעות פקודות סטנדרטיות עבור ממשק מכשירים ניתנים לתיכנות (SCPI). ממשק SCPI מספק ממשק מערכת הפעלה עצמאית בקלות ממשקים עם scripting langauages כמו פיתון פועל תחת Windows®, לינוקס, או Mac® מבוסס מערכות הפעלה.

תכנות גרפי נתמך גם עבור שפות כמו LabVIEW® עם ספריות תוכנה זמינות מ LitePoint.

מפרטים של:

טווח תדר קלט

● 2150 to 2600 MHz

● 4900 to 6000 MHz

עוצמת קלט מקסימלית

● + 30 השיא dBm

● + 25 dBm ממוצע

טווח צריכת חשמל של פלט

● + 9 כדי-95 dBm (CW)

דיוק כוח פלט

● ± 0.50 dB (0 כדי-95 dBm)
